Stavba letadýlka podle plánů od úplného začátečníka

Se ti to povedlo kluku :O) inspirace pro mě. Po Protivanově jdu do toho taky.



Víťa

Přimlouval bych se za variantu vodní verze-hydroplánu,ať je to k té vodě blíž.Pakliže to ovšem stávající pohon dovolí. ;)

Vypada celkem mile - nebyl by planek?

také bych se přimlouval za hydroplán. Od nich už je jen krůček k nějaké RC lodi ;-).

Docela uvažuju o stavbě podobného letadélka. Zajímala by mě cena stavby, bez elektroniky, tu uz mam. Mohl bys mi poslat plánky?

díky za ohlasy, cenu bez elektroniky, motoru, převodovky odhaduju tak 600 Kč. Kdo má zájem o plánky ať se ozve na DF Boříkovi přes SZ, je to jeho konstrukce. Myslím, že je rád pošle. Pavel

Plánek klidně pošlu - mám ho v elektronické podobě, takže mi do mailu napište, jak by vám to vyhovovalo - buď v dwg, nebo pdf a nebo na jednotlivých A4 na slepení.

Stavbu jsem postupně čas od času mohl sledovat z fotografií - a hodnotím ( tak amatér nestaví - tak staví profík !!!)A rovněž se přimlouvám za plováky,a za sebe ještě alespoň jedno majijinkaté torpédíčko mezi ně ;-)

PS: Vítej v dalším modelářském odvětví.

Boříku co ten plánek dát k článku, něco ti za to slíbím :-)

Dobrá zpráva pro všechny zájemce - plánek bude do konce týdne k dispozici zde na MoNaKu :-)

Ještě v průběhu června se pustím do stavby. Dík moc.

Mohl bys sem ještě napsat jaký motor si použil a jokou převodovku (převodový poměr)? Pak sem si ještě všimnul, že v letadle neni žádný regulátor. Jek tedy reguluješ otáčky motoru? A ještě jaké používáš baterie? Dík moc.

večer dám do kupy seznam a poprosím Kebu aby to přiložil. Regl tam je.

Pavel

Neuvěřitelné, kolik zájemců chce stavět TAL od Boříka :-) Navrhuji slet těchto letadýlek, něco podobného jako, když se sejdou příznivci velkých aut jako je W Brouk, Citroen Káčátko, nebo Hadraplán.

Abych to zjednodusil, tak vhodny stridavy pohon z himodelu stoji 864 korun za motor, regulator a programovaci kartu k regulatoru. Vcetne postovneho.

Rozdíl kvality létání je také zanedbatelný. Na pohodové létání není potřeba velký výkon a účinnost pohonu je téměř stejná.

A můžeš napsat typ motoru a regulátoru?

Takovéto pomalolety pro začátečníky létají s průměrným odběrem cca do 2A, takže bohatě vyhoví obyčejná plechovka. Letadlo letí tak pomalu, že do krizové situace se pilot dostane naprosto vyjímečně a stejně jeho reakce - začátečníka - není taková, že by přidání plynu vedlo k vyřešení krize ( vlastní i cizí zkušenost ). Navíc přebytek výkonu vede ke zbytečnému mrhání energií, protože díky velkému čelnímu odporu i několikanásobné zvýšení výkonu vede pouze k nepatrnému zvýšení rychlosti. Na prototypu jsem měl jak stejnosměrný, tak i střídavý pohon a delších letů jsem skoro vždy dosahoval se stejnosměrným pohonem - prostě zásoba výkonu nebyla tak velká a tak průměrný odběr byl menší. Jakmile se ale bude jednat o letadlo s akrobatickými ambicemi, bude střídavý pohon jasně ve výhodě.

Ok, Ty jsi autor.

Jestli večer dodělám opravy (trošku jsem ho vlastní vinou načechral) tak ho beru do Protivanova. Vem si stopky a jestli bude vhodné počasí, tak zkusíme jak dlouho se udrží nahoře. :)

Nevíte kde koupit desky EP kromě prodejny v Olomouci? Všude mají jenom ten zelený ... Díky za info.

Čau lidi, mam problém s ohnutím a následným nalepením křídel do toho profilu. EP tloušťky 6 mm je na to moc pevnej. prasknee bud dalsa, nebo to nedrží lepidlo. Poradí mi někdo jak na to? Dík

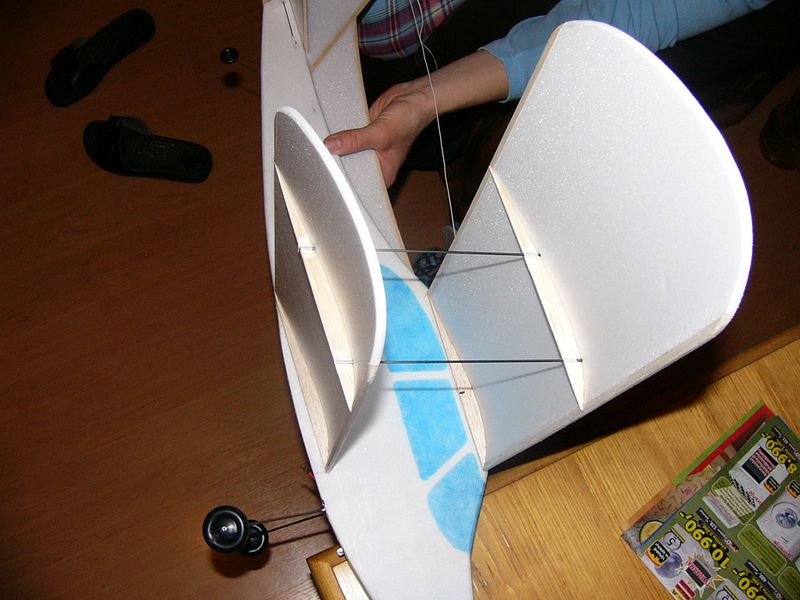

Pak jsem nalepit vnitřní žebra pod úhlem tak, že jsem na stůl položil na svislo žebro, z boku zafixoval závažím tak aby se stolem svíralo pravý úhel. Křídlo jsem přilepil zhora s tím, že na kraji bylo podložené podložkou tak aby svíralo se stolem úhel odpovídající požadovanému vzepětí.



Pavel

Díky moc za radu.

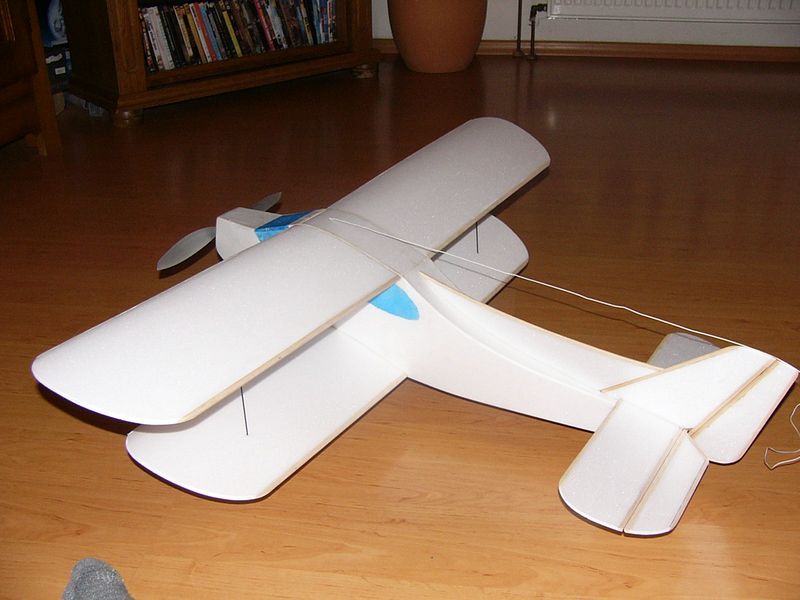

Ahoj lidi, tak sem konečně dostavěl svoje první letedlo a musim se pochválit. Jenom mě zarazila jeho konečná hmotnost. Jo to +- 350 gramů. Nez ho pudu poprvé otestovat chtěl bych se zeptat na způsob vzlátnutí ( hodit, nebo nechat rozjet po dráze)? A těžiště má být +- uprostřed křídel?

A jaká je tak normální váha? Dík všem za odpověď. Ptam se proto že sem úplnej začátečník. Doted sem stavěl pouze lodě.

Ahoj, mě vyšla letová váha 360 g.



Těžiště je v polovině vzdálenosti mezi 1/3 spodního a horního křídla. Jednodušeji řečeno: křídlo má cca 160 mm, odsazení je 30 mm, takže těžiště by mělo být cca 70 mm od náběžné hrany horního křídla. Přesněji to určíš za letu, chce to vystoupat, vypnout motor a pozorovat jak klouže.

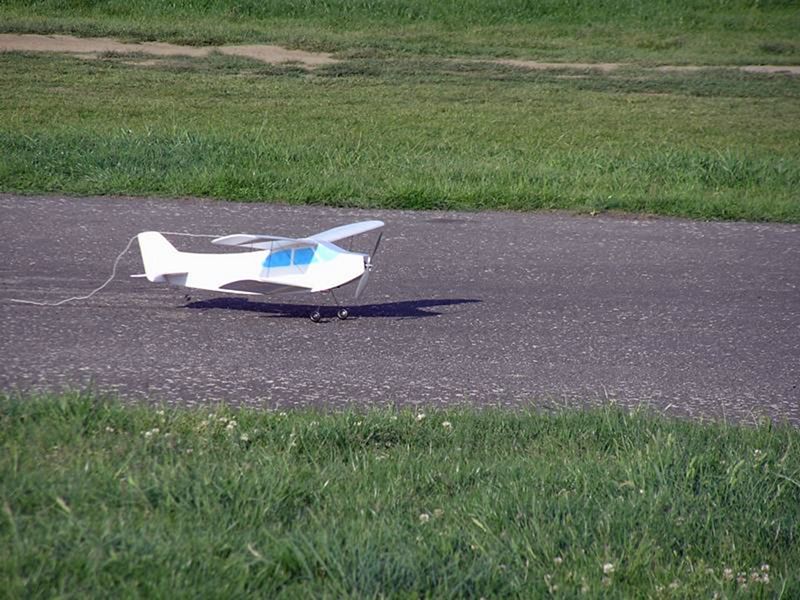

Zalétávání: já šel nad pole s obilím (pro začátečníka vřele doporučuju) a z ruky proti větru --- no větru, spíš pohybu vzduchu, chce to takřka bezvětří, přistání posazením do obilí. Až po ošahání jsem šel na asfalt.



Pavel

Od uplneho zacatecnika clanek mozna je, ale pro uplneho zacatecnika ne. Model bych teda podle planu asi postavil, ale co se tyce popisu montaze elektroinstalace nepochopil jsem z clanku vubec nic. A neni mi jasne coby zacatecnikovi, jestli kolecka lze koupit nebo se nejak montujou na ty tycky, jak je pridelana vrtule. Ani neni uveredeny soupis materialu, lepidlo a tak. Proste podle tohoto popisu stavby ja coby totalzacatecnik model nepostavim. Jasne, ze to asi lze nekde vyhledat, ale neni naskodu to uvest tady u clanku aby stacilo vytisknout a stavet. Jinak je to pekny model.

Moc pěkný model, už vím, co si postavím za barák ;) Jen ta konstrukce je na mne moc komplikovaná, je tam moc balzy. Já stavím deproňáky z 4 mm Thermoplanu, pokud vás zajímají moje konstrukce, tak na www.webservis.sk/modelweb

Pohon do tohodle mám, vybavení taky, tak nic nebrání stavbě.

Dík za pěkný model.

Postavil jsem si ho s drobnymi upravami. Material jsem pouzil Izonord (ci tak nejak ) - zeleny podpodlahovy polystyren s zebrovanim na jedne strane. Potahl jsem ho kloboukovym papirem, natrel naredenym balakrylem a prelakoval lesklym lakem - polystyren to uz nepripomina. Pridelal jsem na horni kridlo kridelka na jedno 5g servo - kridelka jsem udelal poklickovou metodou - 2cm sirka a na konci kridel polokruh podle obtiskle poklicky. Motor typu CD z Ciny (80wattu, 12A regl).

Stavba nebyla narocna, jen jsem mozna ocekaval mensi pracnost - ale dobre mi tak, nemel jsem to potahovat, brousit, natirat, brousit, lakovat, brousit. Baterky 1800/1500mAh LiPo 3S vymenim za nejake lehci dvouclanky - vaha byla 350g bez baterek. Diky autorovi clanku a hlavne autorovi planku.
