Stavba plachetnice Blanche

Plachetnice je omezena velikostí a to tak, že model se musí vejít do krabice o rozměru 305×305×153 mm. Kormidlo může vystupovat ze

základního obrysu krabice maximálně 51 mm. Další omezení spočívá v průměru stěžně a ráhen, slepého ráhna a čelenu, kde rozměr je stanoven na

maximální průměr 6,3 mm. Napájení může být maximálně 4 články AA a model musí být ovládán dvěma kanály. Na plachtě musí být zřetelný symbol

chodidla a číslo o velikosti 50-55 mm s odstupem 30 mm min. mezi pravou a levou stranou. Viz obr. Samozřejmě hoby verze nemusí podléhat

přesnému předpisu, ale v případě uspořádání nějaké soutěže by to mohlo být na překážku a proč se toho nedržet.

Odkaz na pravidla: http://footy.rcsailing.net/rules.php

No a samozřejmě, když stavět, tak proč nezkusit něco svého

Shodou okolností jsem objevil program pro konstruování trupů FREESHEP, který šel získat zdarma na

adrese: http://WWW.FREESHIP.ORG

Nějaký čas jsem věnoval studiu programu, v kterém jsem si nakonec zpracoval návrh šarpiového trupu. Pomocí tohoto programu jsem pak

zhotovil šablony jednotlivých bočnic a žeber. Vyjel jsem si je na karton v laserové tiskárně. Vzhledem k tomu, že konečná délka je 305 mm, tak jsem

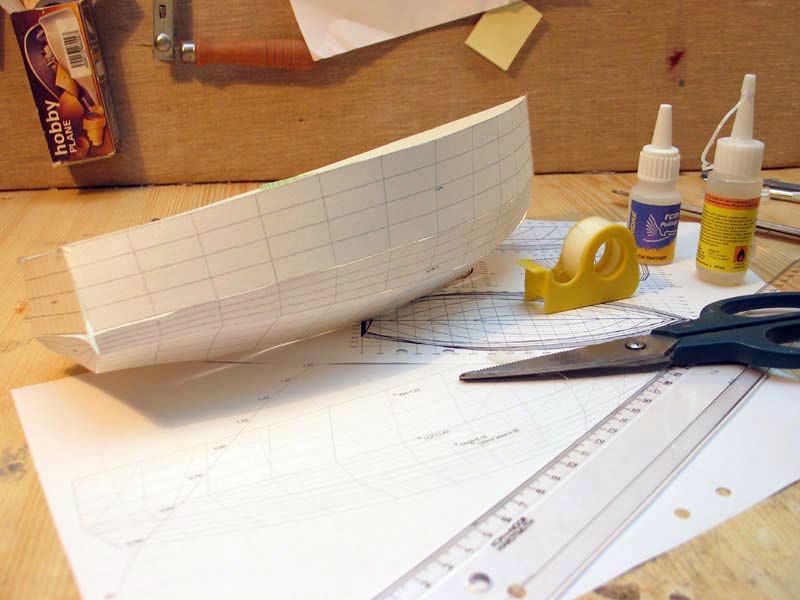

využil formátu LETTER, na který šli vytisknout šablony v jednom kuse. Model jsem nejprve sestavil z papíru. Překvapila mě vysoká přesnost

jednotlivých dílu.

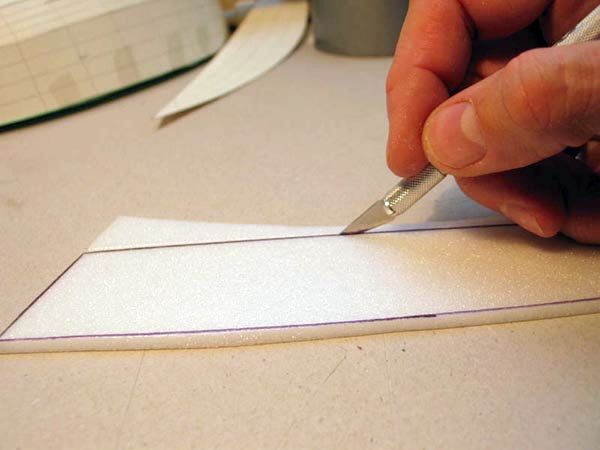

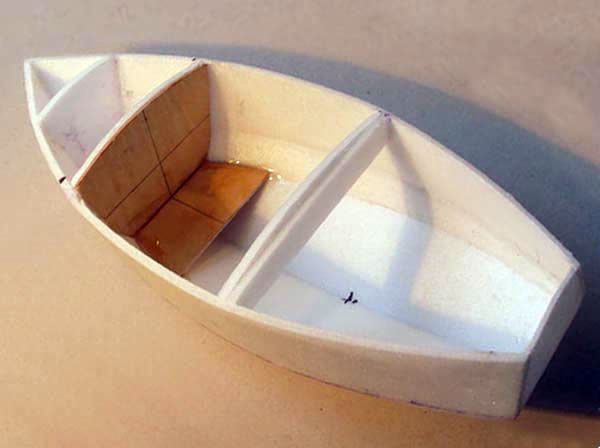

A teď k samotné stavbě. Jednotlivé díly jsem si vyjel v laserové tiskárně na samolepící papír, ten jsem pak nalepil na depronovou desku o

síle 4 mm. Díly jsem vyřezal balzořízem. Hrany zkosil dle potřeb a trup slepil pomocí STYROLEPu od fa RCM Pelikán. Dovnitř jsem pak v průběhu stavby

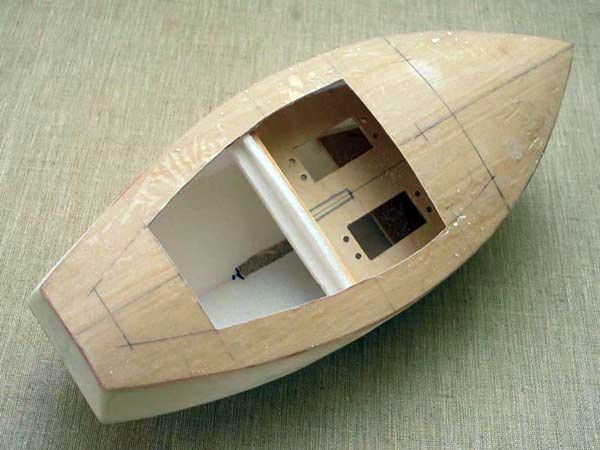

vlepil žebra. Místo, kde je stěžeň jsem zpevnil překližkovými díly z 1 mm silné letecké překližky a vlepil epoxydem, Pak jsem vlepil ještě desku pro

uchycení serv, kýlu a stožáru. Vyříznul jsem otvor pro uchycení kýlu. Na zhotovení paluby jsem použil 0,5 mm silnou leteckou překližku, kterou jsem

opět přilepil styrolepem. Měla přesah cca 2 mm a po zaschnutí jsem ji obrousil, tak aby kopírovala obrys trupu. Trup jsem pak olaminoval. K laminování

jsem použil 1200 epoxyd a pětatřicetigramovou skelnou tkaninu. Uvařil jsem horkou vodu, do plechovky jsem si odlil potřebné množství epoxydu +

něco navíc. Plechovku jsem vložil do horké lázně a nechal 10 minut ohřát. Odměřil jsem si požadované množství epoxydu a smíchal s tvrdidlem. Díky

ohřátí je 1200 krásně tekutá. Trup jsem potřel 1200 a přiložil tkaninu. Tu jsem nejprve vyhladil na rovné desce. Osobně nechávám větší přesahy, ty

pak zastřihnu nůžkami. Trup byl z jednoho plátu a paluba z druhého, kraje jsem přehnul. Vrch pak potřel slabou vrstvou epoxydu a nechal zrát. Potud

stavba trvala cca 3,5 hodiny.

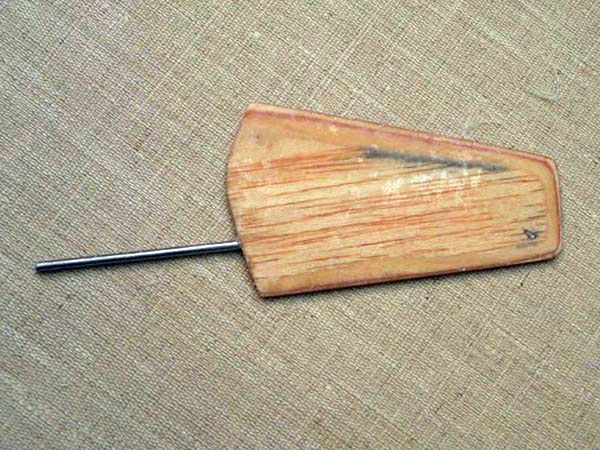

Mezitím jsem si zhotovil kýl a kormidlo, včetně hřídele pro kormidlo. Pro zhotovení kýlu i kormidla jsem použil 2 mm balzu a 2 mm leteckou

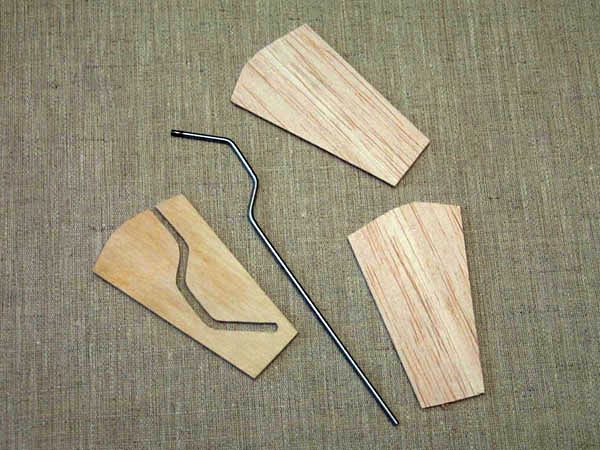

překližku. Vyřezal jsem požadovaný tvar kýlu a slepil k sobě díly pomocí Herkulesu, zatížil. Při zhotovení kormidla jsem do překližky vyřízl S-ovitý tvar a

do stejného tvaru přihnul nerezový drát. Před vlepením jsem povrch drátu narušil smirkem a odmastil. To celé jsem pak slepil epoxydem. A zatížil.

Druhý den jsem obrousil kýl s kormidlem do požadovaného tvaru. Povrch kýlu a kormidla jsem napustil nahřátým epoxydem s acetonem. Opět jsem

nechal do druhého dne schnout. Pak jsem oba díly olaminoval. Mezitím jsem si připravil stěžeň a ráhna. K výrobě jsem použil hliníkovou trubku

zakoupenou v Baumárktu o průměru 6,2 mm + zbytky hliníkové trubičky. Nejprve jsem si uříznul délku na stěžeň. Na vrcholu jsem ho nařízl a vložil z

T-éčkového profilu nosník pro pozdější ukotvení stěžně, Navrtal jsem v něm 2 díry na obou koncích a zpiloval do potřebného tvaru. Nosník jsem

napasoval do stěžně, v místě naříznutí. Na vrcholu pak skrze nosník a stěžeň navrtal otvor pro uchycení lana. Cca v jedné 1/4 stěžně odshora jsem

navrtal 2 mm díru a provlékl manželčinu jehlici, kterou jsem nejprve zkrátil a vypiloval půlkulaté otvory pro uchycení lana, doufám že jí nechybí :O).

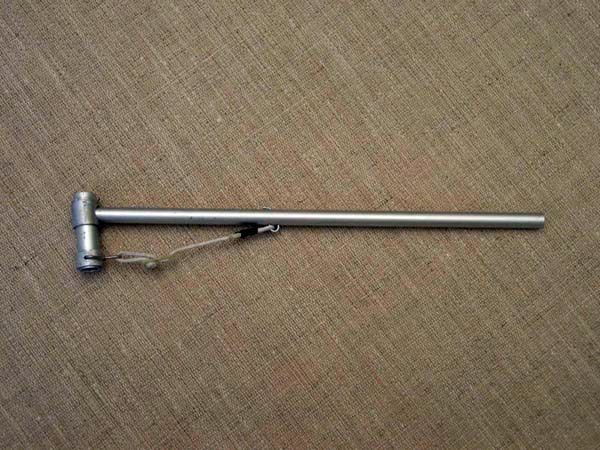

Ráhno jsem zhotovil z téhož materiálu. Náboj pro uchycení ráhna je z trubiček 6,2/8,2 a 8,2/10,2 mm. Trubičky jsou slepeny epoxydem. Skrz je

vyvrtán průměr 6 mm a dobroušen. Ze shora v místě, kde se trubičky střetávají je vyvrtán otvor o průměru cca 0,5 mm. Kolíčkem je pak ráhno

zajištěno proti vypadnutí, Na spodní částí náboje je pak očko pro uchycení napínacího lana. Ke zhotovení lan jsem použil 1 mm silné lanko s duší

zakoupené v Baumárktu. U předního ráhna jsem na obou koncích vlepil očka pro provlečení lan. K nastavení délky ovládacích lan a uchycení plachet

na ráhně jsem použil kabelové průchodky o průměru 5 mm od fa MP JET. Přední čnělku jsem zhotovil opět z hliníkové trubky a zadní část zbrousil tak,

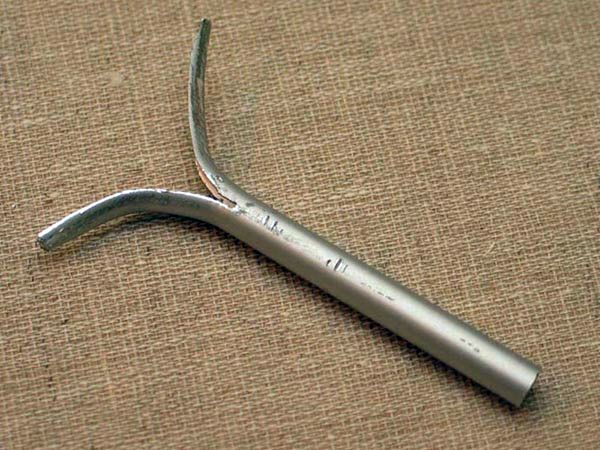

aby byla lehce vyosená směrem nahoru. Zadní slepé ráhno jsem zhotovil z hliníkové trubky, kterou jsem nařízl. Nařízlé konce jsem ohnul. Konec jsem

uzavřel vlepeným očkem pro provléknutí napínacího lana.

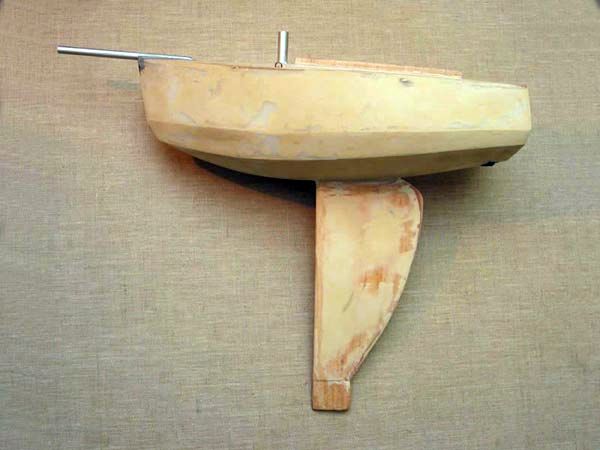

Trup byl již suchy. Nejprve jsem ho obrousil opatrně 200 smirkem. Vyříznul jsem vstupní otvor. Vyvrtal otvor pro stěžeň. Vlepil jsem lože z

hliníkové trubičky o průměru 6,2/8,2. Okolo vstupního otvoru jsem vlepil límec z překližky 1 mm. Proříznul otvor pro vstup kýlu. Proschlý kýl jsem

obrousil a vlepil, spoj jsem zajistil 30 minutovým epoxydem. Trup jsem pak tmelil pomocí dvousložkového polyesterového modelářského jemného tmelu

od fa POLY TMEL. Brousitelný je po 30 minutách. Přilepil jsem přední čelen pomocí 30 minutového epoxydu na hliník. Dovnitř trupu vlepil pouzdro pro

kormidlo. Část depronu jsem odstranil, tak aby pouzdro dosedlo na laminát. Pouzdro jsem pak ještě zajistil smrkovým nosníkem 4×2 mm proti

vylomení. Vlepil jsem očka pro ukotvení stožáru z ocelového drátu. Do přídě jsem navrtal otvor pro výstup lana, kterým se ovládá kosatka. Do zádě

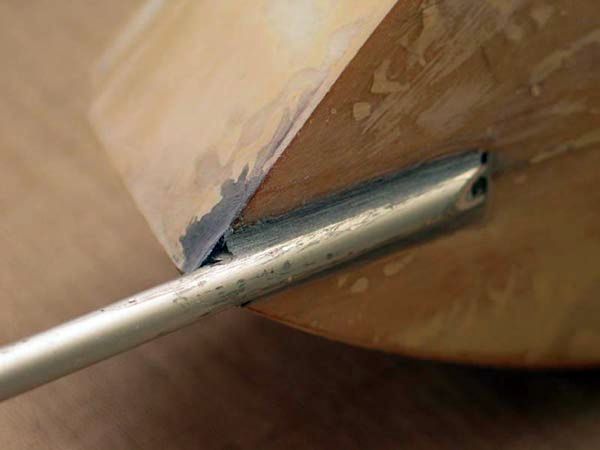

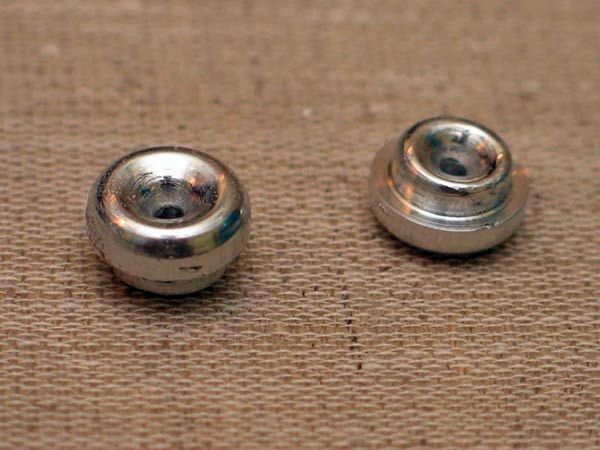

jsem vyvrtal otvor pro vystup ovládacího lana vratiplachty a pro uchycení slepého ráhna. Slepé ráhno jsem pak vlepil pomocí epoxydu. Vysoustružil

jsem si dvě vložky, které jsem pak vlepil do předvrtaných otvorů.

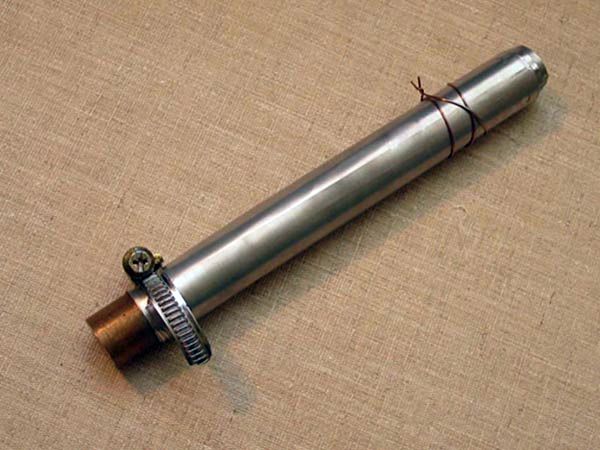

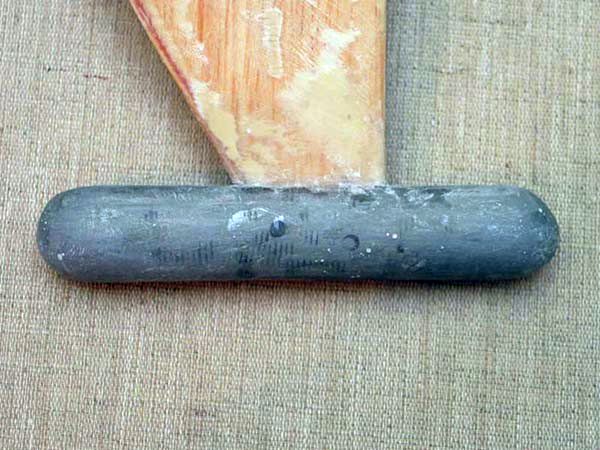

Mezitím jsem si připravil jednoduchou formu pro zhotovení zátěže (průměr a délku zátěže jsem znal, jelikož jsem si potřebné údaje spočítal).

Potřeboval jsem k tomu mosazný špunt, hliníkový kovolist, svorku. Špunt jsem omotal stočeným kovolistem. To celé zajistil svorkou. Do vzniklé formy

nalil olovo a nechal schladnout. Po rozebrání jsem obrousil konce do půlkulatého tvaru. Cca uprostřed jsem odvrtal podlouhlý otvor. Zátěž jsem pak

nasunul na kýl. Vyvrtal otvory pro provlečení zajišťovacích šroubů. Kýl jsem vlepil pomocí epoxydu a zajistil dvěmi šrouby. Zátěž jsem pak olaminoval.

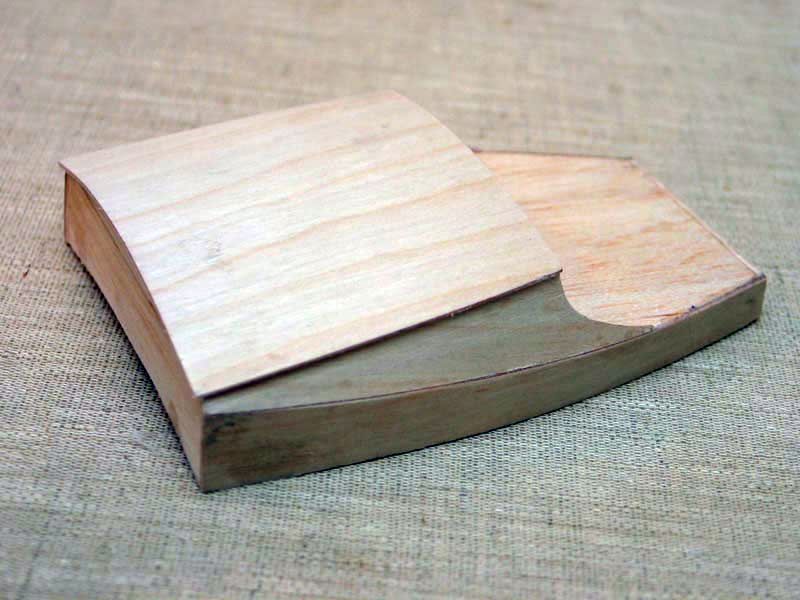

Po zaschnutí jsem kýl vykytoval spolu se zátěží a obrousil. Mezitím jsem si připravil z 1 mm silné překližky kabinku (čela jsou z 2 mm balzy). Lepil jsem

jí sekundovým lepidlem a v rozích pojistil epoxydem. Na vrch jsem přilepil z 0,5 mm silné překližky střechu. Celek jsem pak napustil epoxydem kromě

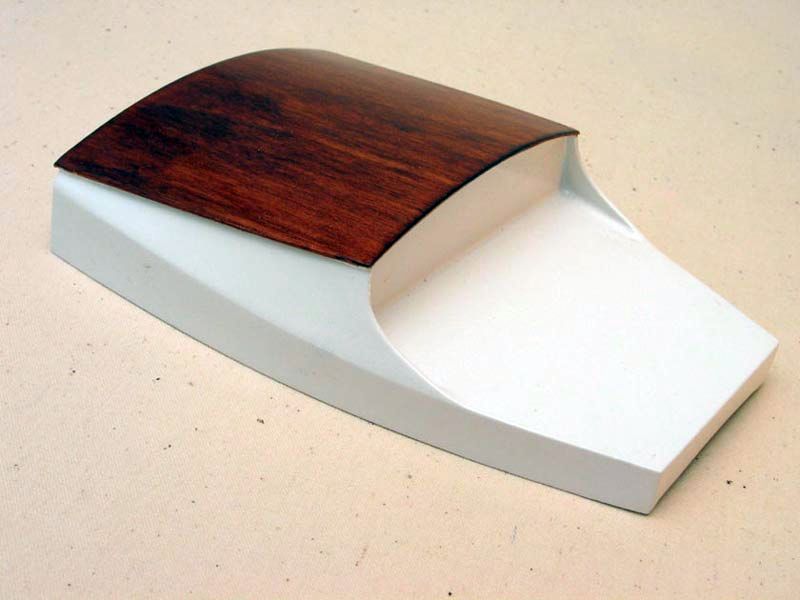

střechy. Obrousil a přetmelil a opět brousil, dokud to nebylo OK. Střechu jsem několikrát namořil mořidlem na pažby a přeleštil. Povrch jsem pak

stříknul čirým lakem v několika vrstvách, mezitím vždy lehce přebrousil. Po zaschnutí jsem krycí páskou zakryl střechu a celek stříknu včetně trupu

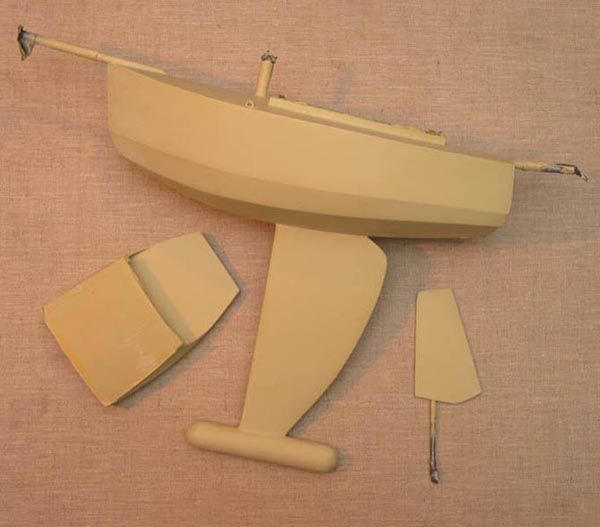

plničem a vybrousil. To celé dvakrát. Po zaschnutí plniče jsem stříknul kabinu reflexní bílou a horní část trupu. Po zaschnutí jsem kabinu odmaskoval a

zde je výsledek. Pomocí maskovací pásky jsem vykryl bílé plochy a trup stříknul žlutě včetně kormidla ve dvou vrstvách. Odstranil jsem maskovací

pásku a nechal 12 hodin proschnout.

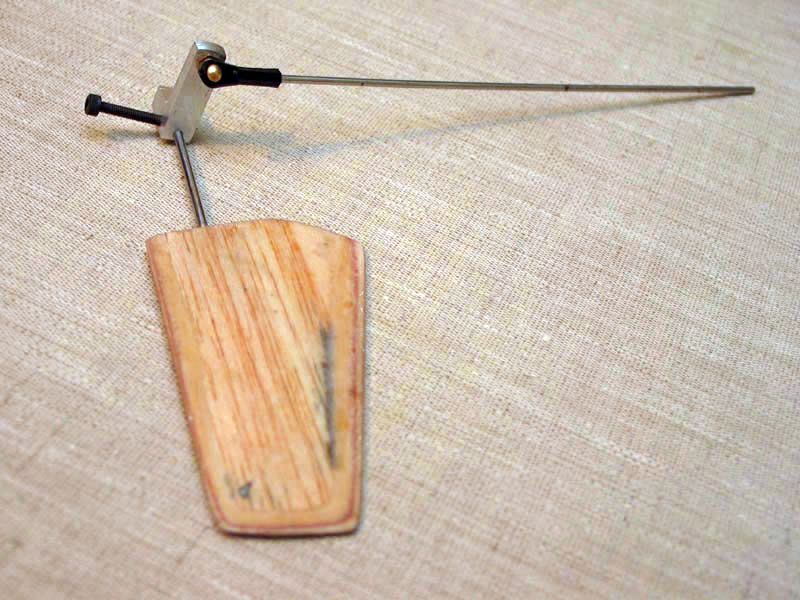

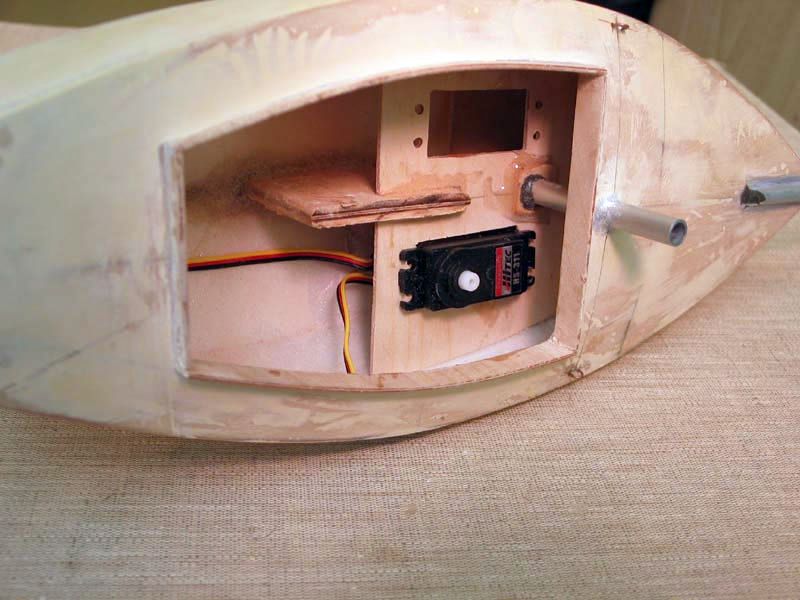

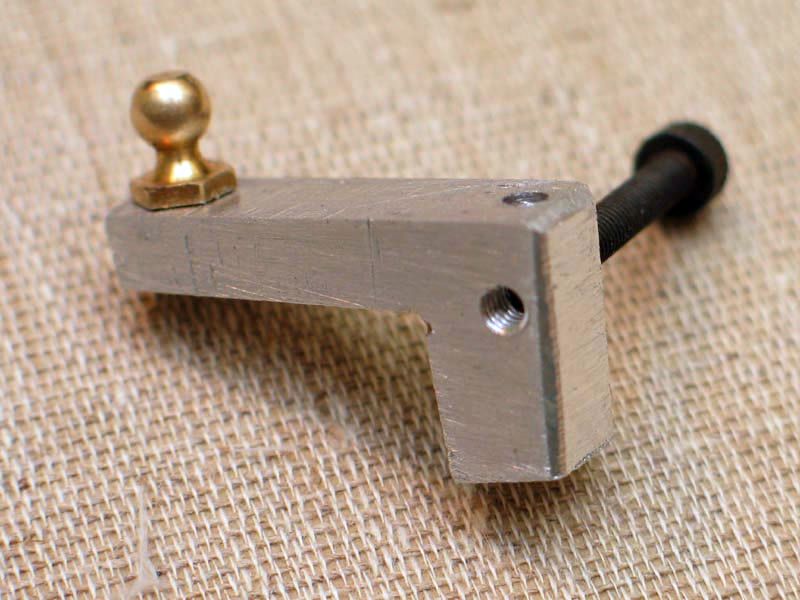

Kormidelní páku jsem vypiloval z hliníkového odřezku. Na oba konce jsem pak umístil táhla s kulovými čepy. Do trupu jsem vložil serva a

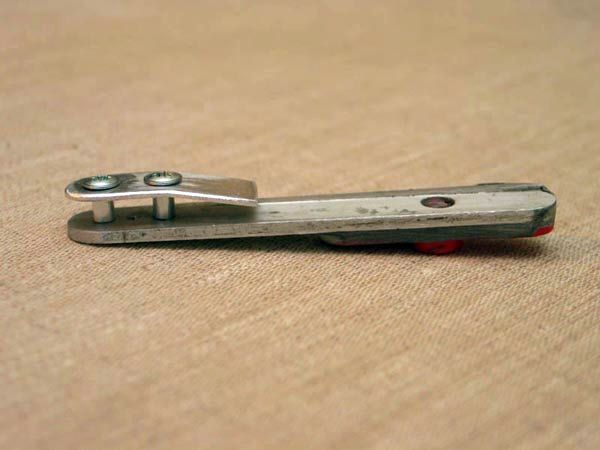

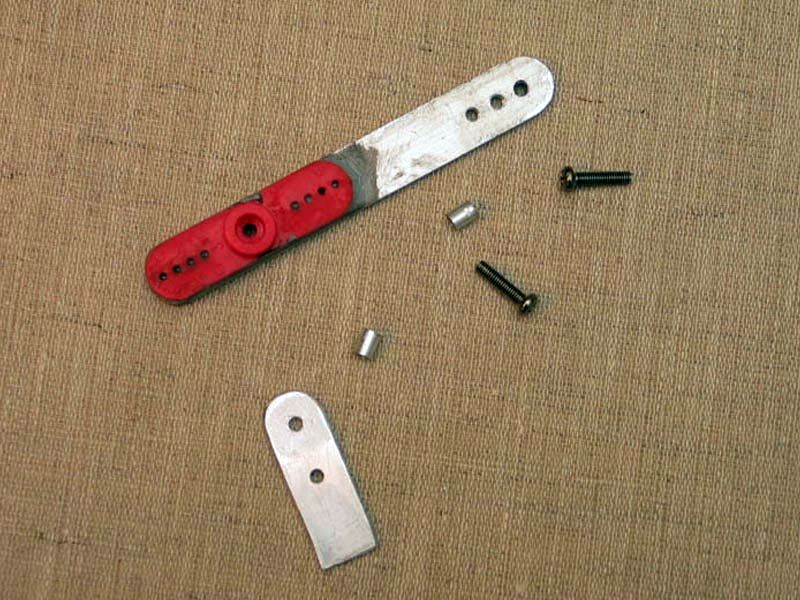

instaloval kormidlo. Z balzy jsem zhotovil přihrádku pro baterii a tu jsem vlepil do trupu. Z hliníkového profilu jsem vybrousil rameno, kterým se budou

ovládat plachty. Přilepil jsem ho pomocí epoxydu na původní díl dodávaný k servu. Vyvrtal dva otvory, vytočil závit. Zhotovil protilehlý díl a dva

válečky. Celé sešrouboval a instaloval na servo. Do trupu jsem vlepil oka pro přichycení ovládacích otěží a vodič pro otěž vratiplachty. Stěžeň jsem

vložil do připraveného pouzdra (již na něm bylo nasunuto ráhno). Napnul napínací lana – oranžová. Napínáky jsou zhotovené z lamintátové desky 1

mm. Instaloval jsem otěže pro ovládání přední a zadní plachty.

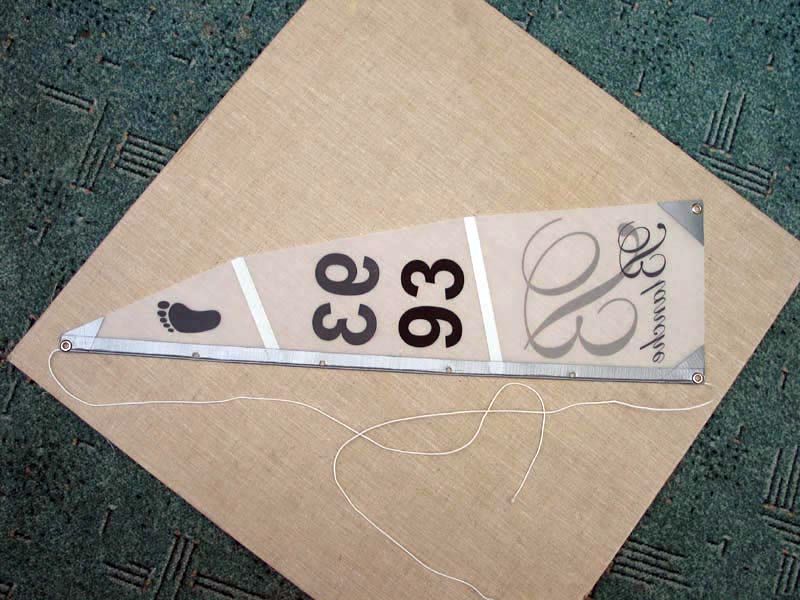

Plachty jsem zhotovil z matné folie do laseru (výchozí materiál A4 80 g). Vzhled plachet jsem si připravil v CorelDraw. Po té jsem je vytiskl

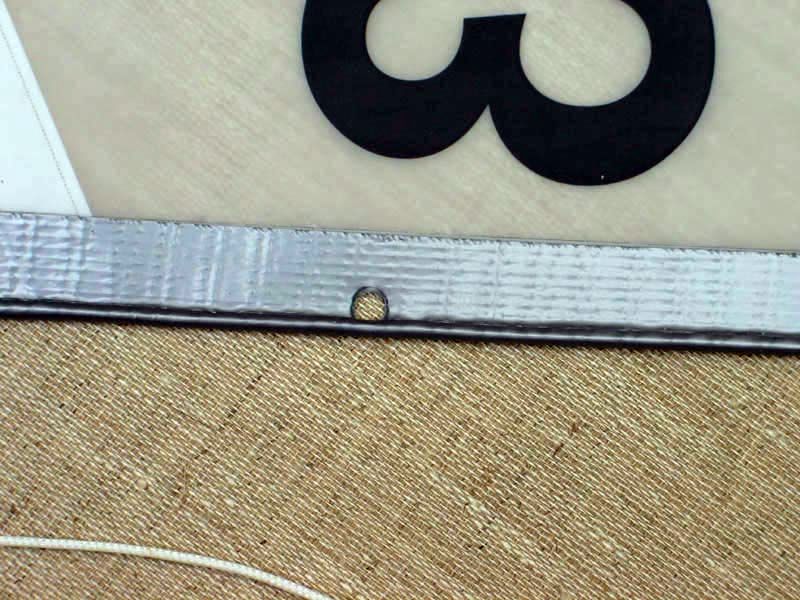

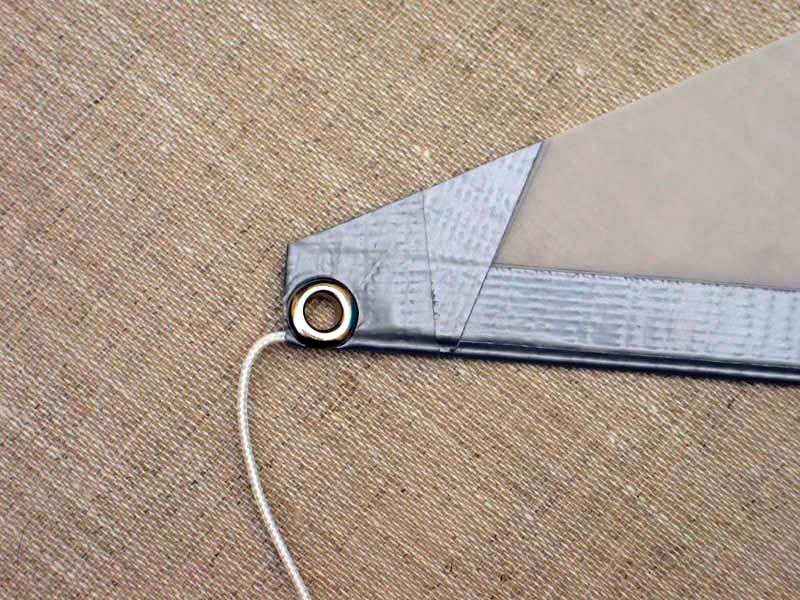

na folii a vyřezal. Mezitím jsem si nařezal z oboustranné pásky na koberce proužky o šířce 10 mm. Ty jsem pak použil na slepení plachet, Hlavní

plachtu jsem olemoval kobercovou textilní stříbrnou páskou - v hraně je přichycena šňurka, která slouží k uchycení plachty. Do rohů plachet jsem

umístil očka z vnitřními otvory o průměru 5 mm. V lemu plachty jsem vyseknul ještě 4 otvory. Profil plachty jsem volil menší, jelikož materiál není tak

podajný jako textil. Plachty jsem pak insatloval na již hotový model.

Model jsem zkoušel za téměř úplného bezvětří a špatně reagoval na kormidlo, takže jsem zhotovil nové kormidlo s větší plochou. Při silném

větru byla tendence modelu zanořovat příď, takže jsem ubral zátěž ve předu, tím se zanořování odstranilo. Plachetnice se po úpravách chová

neutrálně a překvapilo mě, že jsem byl schopen na poprvé objet jezero.

Poznámka ke stavbě: dnes bych použil jiný typ materiálu pro laminování, jelikož 1200ka je poměrně těžká a tím bych

ještě mohl dosáhnout lehčího trupu.

TECHNICKÁ DATA

Celková délka modelu: 395 mm

Délka trupu: 302 mm

Šířka trupu: 125 mm

Celková výška modelu: 890 mm

Plocha plachet: 0,098 m2

Váha modelu bez akumulátorů: 858 g

Serva: 2× servo - ovládání plachet a kormidla

Baterie: 4 čl., 2500mAh, NiMH

ODKAZY

http://www.rcgroups.com/forums/showthread.php?t=555387

http://footy.rcsailing.net/plans.php

http://homepages.ihug.co.nz/~bsmack/photo.htm

http://www.rcgroups.com/forums/attachment.php?attachmentid=1081055
