Propojení nabíječe Turnigy Accucell 6 s PC

Jelikož jsem člověk zvídavý a zajímaly mě průběhy při nabíjení a vybíjení pohonných akumulátorů, hledal jsem způsob, jak propojit můj nabíječ Turnigy Accucell 6 s počítačem. Níže popsaný návod údajně funguje s více modely, které jsou podobné jako tento nabíječ - například HK, IMAX atd.

1. fáze

První předpoklad pro připojení k PC je ten, jestli je v nabíječce zapojen komunikační konektor a podpůrné odpory a dioda. Na RC Groups.com je kompletní popis toho, co je potřeba doplnit v případě, že tyto součástky v nabíječi chybí. Doplňuje se SMD odpor 10K, 100K a dioda např. 1n4144. Já měl to štěstí, že jsem vše měl v nabíječce již z výroby.

2. fáze

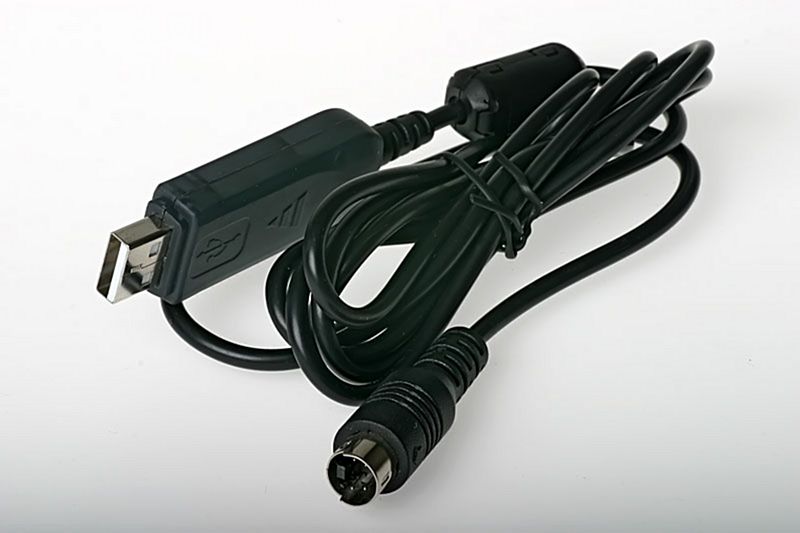

Pro připojení k PC je nutné mít převodník USB na RS232. Já jsem použil komunikační programovací kabel zakoupený k vysílači HobbyKing 6ch, který je ukončen konektorem S-Video. Zřejmě by šlo použít i jiné převodníky, např. s chipem FTDI. Pokud máte v PC sériový port, neznamená to, že připojíte nabíječ napřímo do PC. Logika z nabíječe je 5V TTL a PC používá +12V jako log0 a -12V jako log1. Takže pro propojení do sériového portu PC potřebujete převodník úrovní alespoň MAX 232.

3. fáze




Jelikož pracuji v oblasti informatiky, zvolil jsem pro výrobu propojovacího kabelu s převodníkem USB na RS232 jednoduše dostupné komponenty. Konektor do nabíječe je 3pinový, doporučují servokonektor Futaba. V šuplíku jsem našel starý propojovací audio kabel k CD-ROM, který je ukončen 4 pinovým konektorem na obou stranách. Kousek vedle ležela stará grafická karta z PC s konektorem S-Video. Takže jsem upravil audio kablík na 3pinový s výstupkem na jedné straně, aby nedošlo k obrácenému zapojení konektoru do nabíječky. Na druhý konec jsem naletoval S-Video konektor a přetáhnul smršťovací bužírkou.

4. fáze

V nastavení nabíječe jsem přepnul funkci komunikačního konektoru nabíječe z teplotního čidla na USB komunikaci. Ovladače převodníku USB na RS232 jsem instalovat nemusel, už jsem je měl v PC. Stáhnul a nainstaloval jsem si software LogView z webu LogView.info (je tam i hotfix který jsem neinstaloval), dále jsem musel doinstalovat Microsoft .net Framework 4 (ten je nutný pro instalaci češtiny), dále jsem stáhnul program na instalaci češtiny.

5. fáze

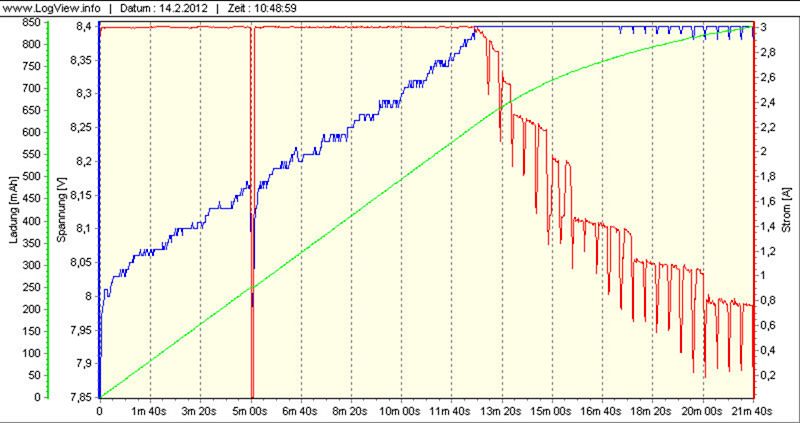

Vše jsem propojil, nastartoval program, nastavil v programu komunikační port na nabíječ e-Station BC6-bantam a otevřel jsem port s funkcí záznamu. Zapnul jsem nabíjení a sledoval své první měřené hodnoty na PC. Jen upozorňuji, že nabíječ komunikuje s PC jen v případě, že nabíjí/vybíjí.

Závěr

A to je vše, sepsání tohoto návodu mi trvalo déle než celý proces výroby kabelu až po zobrazení prvních hodnot.

Praktické ukázky

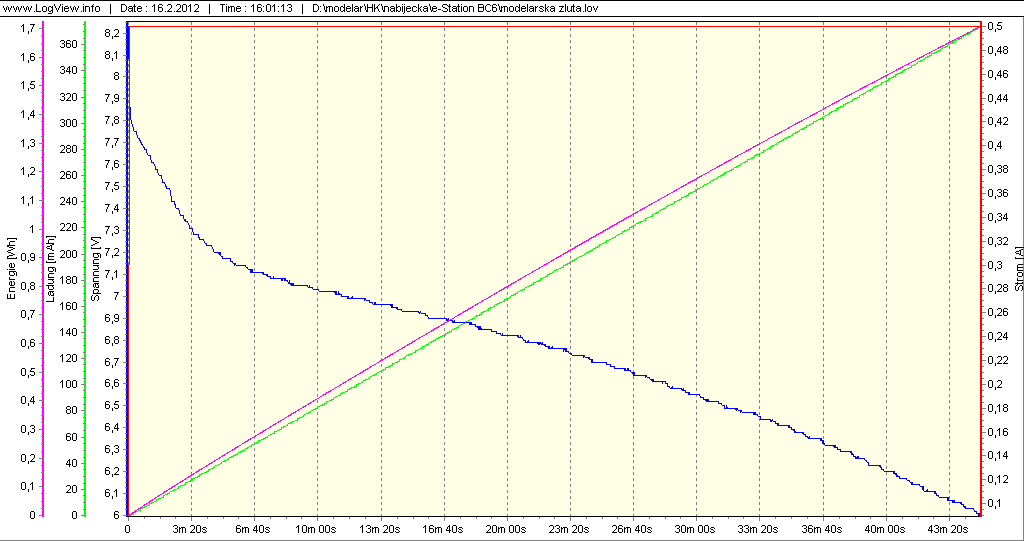

Na ukázku, takto může vypadat vybíjecí charakteristika 2S Li-ion baterie US18650S při vybíjecím proudu 0,5 A. Baterka byla před testem nabita. Jak je vidět už zdaleka nemá kapacitu 1100 mAh. Odebraná energie zde byla 1,7 Wh, 374 mAh.

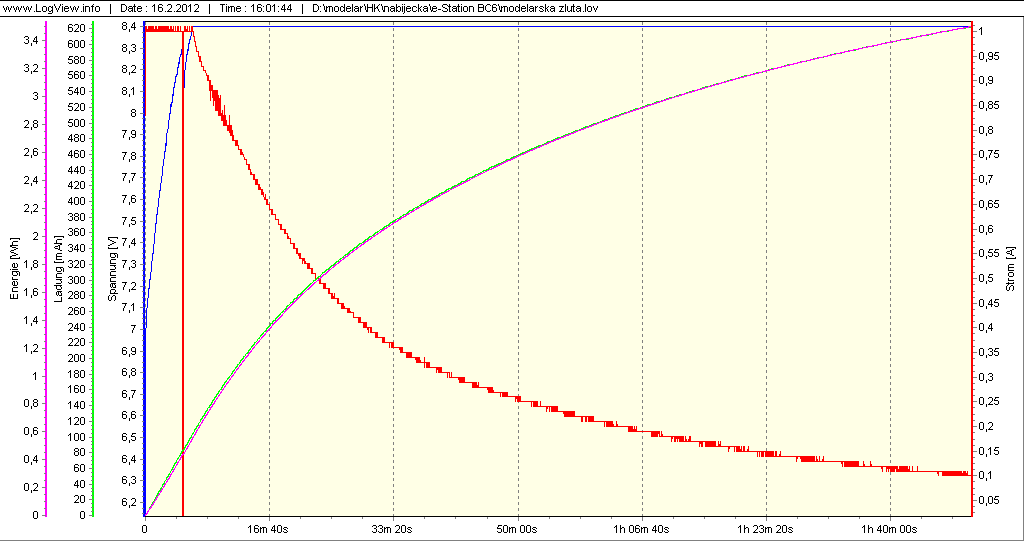

Po vybíjecím testu jsem ji ještě do mrtva vybil proudem 0,1 A, protože se samozřejmě trošku vzpamatovala. Po vybití následovalo nabíjení. Dodaná energie nabíjením byla 3,5 Wh, 623 mAh.

Obrázková galerie Foto: Dalibor Pieszka © 2012

Pro MoNaKo Dalibor Pieszka (Netfinity)
